FiiO Q15 Taşınabilir DAC ve Kulaklık Amfisi

Arayüz Seçenekleri

• Gain ^{Amfi gücü ayarı}

  • Low ^Düşük
  • Medium ^Orta
  • High ^Yüksek
  • Super High ^{Süper Yüksek}
  • Ultra High ^{Ultra Yüksek modu en az 10 watt güç gerektirir}

• SE Output ^{3,5 mm dengesiz çıkışın davranışı}

  • LO ^{Amfisiz - Hat çıkışı}
  • PO ^{Amfili - Kulaklık çıkışı}

• BAL Output ^{4,4 mm dengeli çıkışın davranışı}

  • LO ^{Amfisiz - Hat çıkışı}
  • PO ^{Amfili - Kulaklık çıkışı}

• LO Volume ^{Hat çıkışının ses seviyesi}

  • Fixed Level ^{Varsayılan seviye}
  • Adjustable ^{Ayarlanabilir seviye}

• Max Volume ^{Kulaklığı korumak için ses seviyesini limitleyin}

  • 20 — 120

• Ultra High Gain ^{Ultra Yüksek Kazanç modu ayarı}

  • Auto Enable ^{10 watt güç sağlandığında kendi açılsın}
  • Manually ^{10 watt güç sağlandığında menüden elle açılsın}

• Filters

  • Fast
  • Slow
  • Mini
  • Mini Slow
  • Super Slow
  • Low Dispersion

• Dimmer ^{Ekran parlaklığı}

  • 1 — 5

• Screen Timeout ^{Ekranın kapanma süresi}

  • 15s
  • 30s
  • 1min
  • 2min
  • 5min
  • 10min
  • 30min

• Idle Time ^{Kısa süre güç tasarrufu sağlar ancak cihaz uyanana kadar ses çıkmaz}

  • OFF ^Uyuma
  • 2min ^{2 dakika boşta kalırsa uyu}
  • 10min ^{10 dakika boşta kalırsa uyu}
  • 30min ^{30 dakika boşta kalırsa uyu}

• Rotate Screen ^{Ekran yönü ayarı}

  • Default ^Düz
  • 90deg ^{90 derece çevir}
  • 180deg ^{180 derece çevir}
  • 270deg ^{270 derece çevir}

• U-AUDIO

  • UAC1.0 ^{USB sürücüsü gerektirmeyen mod 24 bit/96 KHz}
  • UAC2.0 ^{USB sürücüsü gerektiren mod 32 bit/384 KHz}

• PEQ Mode

  • OFF
  • BYPASS
  • JAZZ
  • POP
  • ROCK
  • DANCE
  • R&B
  • CLASSIC
  • HIP HOP
  • USER1
  • USER2
  • USER3

• Language/语言

  • 中文
  • English

• Factory Reset

  • Yes
  • No

• Version

  • V201
  • 1724234671

• Telec

  • ® 220-JP6792

Yazılım ve Belgeler

Q15 Bellenimleri

• XMOS: 2.01 (2024/08/29)
• Bluetooth: 0.36 Güncellenmedi

DAC Sürücüsü

• Windows 10 ve Windows 11 için : 5.68.0 (2024/05/06)

FiiO Uygulamaları

• FiiO Kontrol Uygulaması: 1.2.14 (iOS) - 3.27 (Android) - (WEB)
• FiiO Müzik Uygulaması: 1.4.9 (iOS) - 3.2.2 (Android)
• FiiO DSP Uygulaması: 1.0.1 (Mac)

Kullanıcı Kılavuzları

• Hızlı Başlangıç Kılavuzu: (2023)

Parametreler

General Specifications

Hardware solution:

• DAC: AK4191EQ+AK4499EX
• USB: XMOS XU316
• Bluetooth decoding: QCC5125

Color: Black/ Titanium
Volume control: Volume knob
Weight: About 305g
Dimensions: About 143.5 x 71.75 x 21.75mm
MQA: Supports MQA Full Decoder
Driver-free mode (switch mode): Supported
Gain: Ultra High (In Desktop mode, Power in port connected with QC power) /Super High/High/Medium/Low gain mode
Display: 1.30-inch TFT (240*240) bezel-less display
FiiO Control: Supports settings through app
Status display: On the display: Bluetooth codec, sampling rate, charging status, battery level, volume level, input source, gain level, power mode
Sampling rate display:

• Cyan: 44.1kHz/48kHz
• Yellow: 88.2/96/176/352.8/384/705.6/768kHz
• Green: DSD64/128/256/512
• Purple: MQA

Bluetooth codec display:

• Blue: SBC
• Cyan: AAC
• Purple: aptX/aptX LL
• Yellow: aptX HD
• White: LDAC
• Green: aptX Adaptive

Channel balance: <0.2dB
Bluetooth reception (5.1): AAC/SBC/aptX/aptX LL/aptX Adaptive/aptX HD/LDAC

Max. sampling rate:

• USB DAC: Up to PCM 768kHz/32bit, native DSD512
• Coaxial decoding: Up to PCM 192kHz/24bit, DoP DSD64

Firmware upgrade:

• Bluetooth firmware supports upgrade through OTA
• XMOS/system firmware supports upgrade through USB

Recommended impedance:

• PO:8~150Ω
• BAL:8~350Ω

Buttons and Ports

Buttons: Power button, Play/Pause, Previous track, Next track, Encoder knob (with confirm button)
USB: Type-C USB2.0 Black USB (charging/data transfer), orange POWER IN (charging)

Headphone output: Standard 3.5mm port
BAL headphone output: Standard 4.4mm port
Line-out output: Standard 3.5mm port (shared PO)
BAL Line-out output: Standard 4.4mm port (shared 4.4mm BAL headphone out)
Digital coaxial input: RCA port
Toggle switch: PHONE MODE switch, DESKTOP MODE switch

Power Supply Parameters

Power supply: Supports PD fast charging and ordinary charging
Battery capacity: 5500mAh lithium polymer battery
charging time: About 3.5h (PD fast charge)

Battery life and test conditions

3.5mm headphone out: ≥9h

• Audio input: USB decoding/coaxial decoding
• Gain level: Super High Gain mode
• Volume level: L40
• Playing track and format: MP3 44.1KHz/16bit
• Display status: OFF
• Charging switch: OFF
• Load: 32 Ω

4.4mm BAL headphone out: ≥8h

• Audio input: USB decoding/coaxial decoding
• Gain level: Super High Gain mode
• Volume level: L34
• Playing track and format: MP3 44.1KHz/16bit
• Display status: OFF
• Charging switch: OFF
• Load: 32 Ω

3.5mm headphone out: ≥9h

• Audio input: Bluetooth
• Bluetooth codec: AAC
• Gain level: Super High Gain mode
• Volume level: L40
• Playing track and format: MP3 44.1KHz/16bit
• Display status: OFF
• BASS/EQ: OFF
• Load: 32 Ω

4.4mm BAL headphone out: ≥8h

• Audio input: Bluetooth
• Bluetooth codec: AAC
• Gain level: Super High Gain mode
• Volume level: L34
• Playing track and format: MP3 44.1KHz/16bit
• Display status: OFF
• BASS/EQ: OFF
• Load: 32 Ω

Audio Parameters

Parts of performance and parameters of headphone output (3.5mm out, USB DAC/Coaxial decoding, Ultra High Gain mode)

Output power:

• L+R≥750mW+750mW (16Ω, THD+N＜1%)
• L+R≥625mW+625mW (32Ω, THD+N＜1%)
• L+R≥85mW+85mW (300Ω,THD+N<1%)

Output impedance: <1Ω
Crosstalk: ≥ 72dB
Peak output voltage: 14.5Vp-p
SNR: ≥ 123dB (A-weighted)
Noise floor: ＜3.1uV (A-weighted)

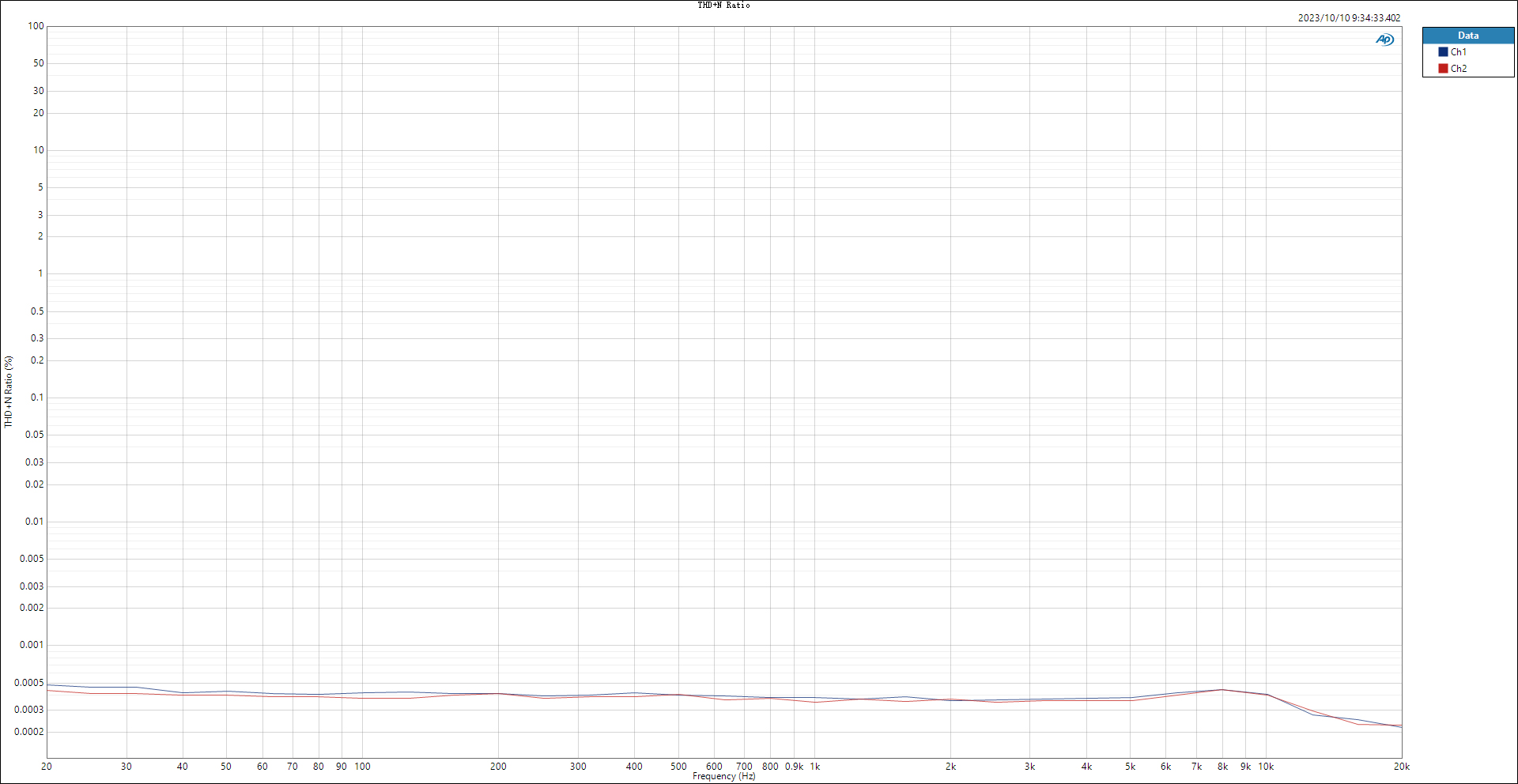

THD+N & Noise:

• <0.0005%(1kHz/-9dB @ 32Ω)
• <0.0004%(1kHz/-6dB @ 300 Ω)

Frequency response:

• 20Hz~80kHz: damping＜3dB
• 20Hz~20kHz: damping＜0.1dB

Parts of performance and parameters of headphone output (3.5mm out, USB DAC/Coaxial decoding, Super High Gain mode)

Output power:

• L+R≥520mW+520mW (16Ω,THD+N<1%)
• L+R≥400mW+400mW (32Ω,THD+N<1%)
• L+R≥55mW+55mW (300Ω,THD+N<1%)

Output impedance: <1Ω
Crosstalk: ≥ 72dB
Peak output voltage: 11.5Vp-p
SNR: ≥ 121dB (A-weighted)
Noise floor: ＜3uV (A-weighted)
THD+N & Noise:

• <0.00045%(1kHz/-7dB @ 32Ω)
• <0.0004%(1kHz/-4dB @ 300 Ω)

Frequency response:

• 20Hz~80kHz: damping＜3dB
• 20Hz~20kHz: damping＜0.1dB

Parts of performance and parameters of Line-out headphone output (3.5mm out, USB/DAC/Coaxial decoding)

THD+N & Noise: <0.00042%(1kHz/-4dB @ 10KΩ)
SNR: ≥ 123dB (A-weighted)
Crosstalk: ≥ 105dB
Noise floor: ＜1.6uV (A-weighted)
Line output level: 2Vrms
Frequency response:

• 20Hz~80kHz: damping＜3dB
• 20Hz~20kHz: damping＜0.1dB

Parts of performance and parameters of BAL headphone output (4.4mm out, USB DAC/Coaxial decoding, Ultra High Gain mode)

Output power:

• L+R≥635mW+635mW (16Ω,THD+N<1%)
• L+R≥1610mW+1610mW (32Ω,THD+N<1%)
• L+R≥340mW+340mW (300Ω,THD+N<1%)

Output impedance: <1.5Ω
Crosstalk: ≥ 113dB
Peak output voltage: 29Vp-p
Noise floor: ＜4.8uV (A-weighted)
SNR: ≥ 123dB (A-weighted)
THD+N & Noise:

• <0.00055%(1kHz/-14dB @ 32Ω)
• <0.0003%(1kHz/-2dB @ 300 Ω)

Frequency response:

• 20Hz~80kHz: damping＜3dB
• 20Hz~20kHz: damping＜0.1dB

Parts of performance and parameters of BAL headphone output (4.4mm out, USB DAC/Coaxial decoding, Super High Gain mode)

Output power:

• L+R≥675mW+675mW (16Ω,THD+N<1%)
• L+R≥1060mW+1060mW (32Ω,THD+N<1%)
• L+R≥215mW+215mW (300Ω,THD+N<1%)

Output impedance: <1.5Ω
Crosstalk: ≥ 113dB
Peak output voltage: 23Vp-p
Noise floor: ＜4.8uV (A-weighted)
SNR: ≥ 121dB (A-weighted)
THD+N & Noise:

• <0.00055%(1kHz/-13dB @ 32Ω)
• <0.00025%(1kHz/-4.5dB@300Ω)

Frequency response:

• 20Hz~80kHz: damping＜3dB
• 20Hz~20kHz: damping＜0.1dB

Balanced line headphone output part performance parameters (4.4mm output, USB DAC/coaxial decoding)

THD+N & Noise: <0.00027%(1kHz/-5dB @ 10KΩ)
SNR: ≥ 126dB (A-weighted)
Crosstalk: ≥ 105dB
Noise floor: ＜1.8uV (A-weighted)
Line output level: 4Vrms
Frequency response:

• 20Hz~80kHz: damping＜3dB
• 20Hz~20kHz: damping＜0.1dB

[Drahmizm]

Bellenim Güncellemeleri

XMOS: 2.25 (2025/02/28)

Güncelleme uyarıları

• Bellenim güncellemesi yalnızca Windows bilgisayarlar ile yapılabilir. Windows 10 ve üzeri işletim sistemine sahip bilgisayarların kullanılması tavsiye edilir.
• Bellenim güncellemesinden önce lütfen en güncel FiiO USB DAC sürücüsünü bilgisayarınıza yükleyin.
• Bellenim güncellemesinden önce, bilgisayarın USB arayüzüne bağlı diğer dönüştürücüleri çıkarın. Q15’in ayarlarında USB modunu UAC 2.0 olarak ayarlayın ve PEQ modunu kapatın.
• Bilgisayar, güncellemenin tamamlandığını gösterdiğinde USB kablosunu çıkarmayın. USB kablosunu çıkarmadan önce Q15’in güncellemenin tamamlandığını göstermesini ve otomatik olarak sisteme girmesini bekleyin.
• Bellenim güncellemesinden önce Q15’in tamamen şarj edilmiş olduğundan emin olun. Güncelleme işlemi sırasında USB kablosunu çıkarmayın, cihazı sallamayın ve herhangi bir düğmeye basmayın.
• Bellenim güncellemesinden sonra tüm veriler silinecek ve sistem fabrika ayarlarına dönecektir.
• Bilgisayarın USB arayüzünün yetersiz güç sağlama ihtimalinden endişe ediyorsanız, “PHONE MODE” seçeneğini AÇIK konuma getirmeniz tavsiye edilir.
• Bellenim güncellemesi başarısız olursa, cihazı sıfırlamak için güç düğmesini 10 saniye basılı tutun ve ardından güncellemeyi tekrar deneyin.

Güncelleme talimatları

• Q15’i açtıktan sonra, USB giriş moduna geçin, bir USB kablosu kullanarak alt orta kısımdaki USB arayüzü ile (NOT: Turuncu renkli POWER IN arayüzü değil) Windows bilgisayarınıza bağlayın, ardından Q15 ayarlarında USB modunu UAC 2.0 olarak ayarlayın ve PEQ modunu kapatın.

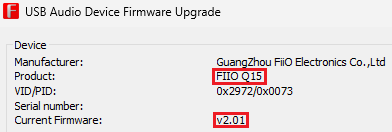

• İndirdiğiniz dosyadaki “FiiO_Dfu_Q15.exe” yazılımını çift tıklayarak açın, ürünü ve mevcut bellenim bilgilerini görebilirsiniz.


• “Browse…” butonuna tıklayın ve “Fiio_Q15_xmos_v225_dfu.bin” dosyasını seçin.
  “Start” butonuna tıklayarak bellenim yazma işlemini başlatın. Bellenim yazma tamamlandığında, “Firmware upgrade finished successfully” mesajı görünecektir. Bu noktada USB kablosunu çıkarmayın. Q15 ekranında “Updating” yazısını göreceksiniz, lütfen 2-3 dakika bekleyin. Güncelleme başarılı olduktan sonra Q15 otomatik olarak açılacaktır.
• Güncelleme başarıyla tamamlandıktan sonra, FiiO kontrol panelinde en son bellenimin sürüm numarasını görebilirsiniz.

• Koaksiyel giriş için PEQ desteği eklendi.
• FiiO kontrol uygulamasının kontrol sorunu düzeltildi.
• EQ modunda çıkış ses seviyesinin çok düşük olma sorununu düzeltildi.

Bluetooth: 1.1 (2025/02/28)

Güncelleme talimatları

Çevrimiçi yükseltme:

Q15’in ses giriş modunu BT konumuna getirin ve telefon ayarlarından Bluetooth’a bağlanın. FiiO Control uygulamasını telefonunuza indirin ve Q15’i bağlayın. Q15 sayfasında, sağ üst köşedeki ayarlar modeline tıklayın, "Firmware Upgrade"i bulun, "Online Upgrade"i bulun ve tıklayın. Q15’te kullanılabilir Bluetooth bellenimi varsa, bir açılır pencere sizden yeni sürümü isteyecektir. Yükseltmek için Tamam’a tıklayın.

Lütfen dikkat: Ürün yazılımı yükseltme işlemi sırasında lütfen yükseltme arayüzünden ayrılmayın, aksi takdirde yükseltme başarısız olabilir! Yükseltme uzun zaman alabilir, lütfen sabırlı olun. Yükseltme başarısız olursa yeniden deneyebilirsiniz.

Yerel yükseltme:

1. “Q15_Vxxx.bin” ürün yazılımını cep telefonuna aktarın;

2. Q15’in ses giriş modunu BT konumuna getirin ve telefon ayarlarından Bluetooth’a bağlanın. FiiO Control uygulamasını telefonunuza indirin ve Q15’i bağlayın. Q15 sayfasında, sağ üst köşedeki ayarlar modeline tıklayın, "Firmware Upgrade"i bulun, "Local Upgrade"i bulun, telefona aktarılan firmware’i seçin ve firmware’i yükseltmeye başlayın.

Lütfen dikkat: Ürün yazılımı yükseltme işlemi sırasında lütfen yükseltme arayüzünden ayrılmayın, aksi takdirde yükseltme başarısız olabilir! Yükseltme uzun zaman alabilir, lütfen sabırlı olun. Yükseltme başarısız olursa yeniden deneyebilirsiniz.

• Bazı mobil telefonların Bluetooth’a bağlanamama sorununu düzeltildi.
